Introduzione

Network Notepad CDP Neighbor Tool è un componente aggiuntivo di Network Notepad che permette l'auto-discovery degli apparati che supportano il protocollo CDP (Cisco Discovery Protocol). Una volta installato per utilizzarlo è sufficiente premere il tasto destro del mouse sull'oggetto all'interno dello schema preso come punto di riferimento per l'auto-discovery, e scegliere la voce   "Discover Neighbors"  . Attraverso il protocollo SNMP saranno lette dall'apparato di rete tutte le informazioni degli apparati vicini dalla tabella CDP. Per avere in automatico, sul vostro schema,tutti i vicini è sufficiente premere il pulsante "Incolla" e cliccare nel punto in cui si vogliono inserire gli apparati di rete che sono stati letti dal dispositivo.

Installazione

Installare Network Notepad CDP Tool nella stessa cartella dov'è stato installato Network Notepad o Network Notepad Professional Edition.
Se utilizza Network Notepad la funzione di "Discover Neighbors" è aggiunta in automatico al programma; se invece utilizzi
Network Notepad Professional Edition è necessario definere a mano la nuova funzione all'interno del file tooldefs.txt. Di seguito ecco un esempio di inserimento (quest'ultimo va modificato in baese alla propria cartella di installazione del programma) file:

Command(0,9)=C:\Programmi\Network Notepad Professional\NetpadCDP.exe $ipaddress $field2
Display(0,9)=Discover Neighbors
AutoMin(0,9)=False

Scaricalo QUI.

Utilizzo:

In Network Notepad, premi il tasto destro sull'oggetto che supporta CDP e nel menu che si apre seleziona "Discover Neighbors".

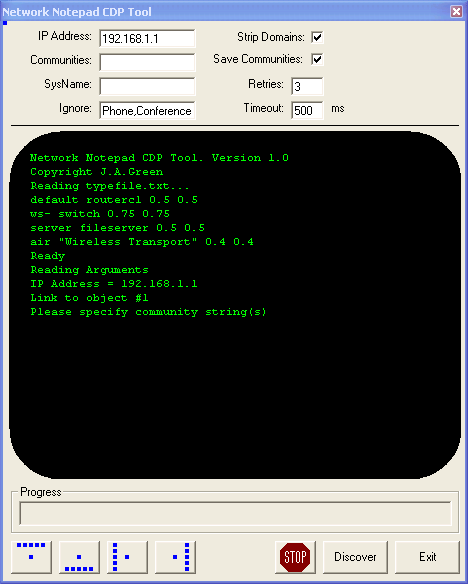

Si aprirà quindi la finestra del CDP Tool:

IP Address: E' l'indirizzo IP dell'apparato di rete preso come punto di riferimento per l'auto-discovery dei vicini. Communities: Specifica la lista delle SNMP communities da provare sull'apparato. Possono essere insertie più stringhe separate da una virgola; ad esempio: "public,private,abcdef". Sysname: Questo campo va lasciato vuoto; se la community SNMP è corretta il programma lo completerà in automatico. Ignore: Inserire in questo campo le parole contenute nelle descrizioni delle interfaccie che NON si vuole vengano scoperte e successivamente rappresentate. Strip domains: Il nome dei dispositivi è spesso recuperato assieme al dominio, es: myrouter.mycorp.com Tramite questa opzione è possibile eliminare la parte di dominio nel dispositivo rappresentato e pertanto ottenere solo: "myrouter". Save Communities: Questa opzione permette di salvare la lista delle SNMP communities in modo da non doverla più re-inserire. Retries e Timeout: Specifica il numero di tentativi SNMP e i timeout per le richieste SNMP.

La prima volta che usate il programma è necessario inserire la/le SNMP communities correta/e e premere poi il pulsante Discover.
Il programma recupererà quindi la CDP table dall'apparato di rete.
Una volta terminata la letture di queste informazioni premete una delle quattro possibili disposizioni degli apparati vicini rilevati (pulsanti con i quadratini blu).
La finestra del CDP Tool a questo punto si chiuderà.
In Network Notepad premete ora il pulsante incolla e con un click del mouse selezionate il punto dove incollare e visualizzare i dispositivi rilevati.

Attuali Problemi:

- CDP Tool attualmente non è in grado di identificare se l'oggetto rilevato è già presente nello schema.
- CDP Tool attualmente non è in grado di identificare collegamenti multipli fra due oggetti e pertanto l'oggetto collegato verrà visualizzato due volte.
